科謀真空閥門型號、編制方法和應用

真空閥門 的使用和維護

A．真空閥門型號組成

正確選擇 閥門 的型號和規格就要了解真空閥門的型號的編制方法；本公司真空閥門的型號編制方法與ZBJ78016-89《真空閥門型號、編制方法》基本相似。產品型號由基本型號和輔助型號兩部分組成，中間用短橫線隔開，型號構成如下圖所示：

下面舉幾個例子：

高真空隔膜閥 ，公稱通徑25mm，兩端焊接結構形式。

氣動超高真空插板閥，公稱通徑150mm。

電動高真空蝶閥 ，公稱通徑250mm。

氣動高真空(壓力)球閥，公稱通徑40mm，連接方式為GB4982 《夾緊型真空快卸法蘭》 DN40的快卸法蘭。

高真空擋板閥，公稱通徑100mm，通導形式為角式，軸封形式為不銹鋼金屬波紋管。

電磁真空壓差閥, 公稱通徑50mm，通導形式為角式。(低真空一般只需真空兩字即可)。

電磁真空帶充氣閥, 公稱通徑80mm，通導形式為角式。(低真空一般只需真空兩字即可)。

電磁高真空擋板閥，公稱通徑25mm，通導形式為角式。軸封形式為不銹鋼金屬波紋管。


B 選用 真空閥門 要考慮的因素(依據)

根據工作壓力有低真空閥門、高真空閥門和超高真空閥門。
根據結構特點有擋板閥、插板閥、蝶閥、球閥、隔膜閥、角閥、直通閥、三通閥。
根據傳動原理有手動、氣動、電動、電磁。一般氣動是電磁先導、氣缸執行動作的過程，也可用手控制先導閥氣缸執行動作的過程。電動為手、電兩用，當停電時可用手動進行操作。
根據材料有不銹鋼、碳鋼、鋁合金為主體材料的閥門。
根據動密封的材料也可分金屬密封和非金屬密封閥門。軸封用O形橡膠圈一般真空動密封的漏率為10-4Pa.L/S，在軸運動過程中真空度不高，可用于要求不高的高真空條件下使用；軸封為金屬波紋管密封，其漏率為10-7Pa.L/S,適用于超高真空條件下使用。


通用真空閥門的用途

電磁真空帶充氣閥與電磁真空壓差閥是專門用于防止機械真空泵返油的真空閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。一般不能用到其它地方，也就是說不能用于真空系統中作放氣之用。選用電磁真空壓差閥的優點是耗電量很小，節省能源；DN≤50的閥體材質為鋁合金，重量輕，體積小，閥板關閉速度快。
擋板閥用在真空管道中角通和三通的地方。驅動方式為手、氣、電磁、電動由用戶決定。其中GDC—J型電磁高真空擋板閥為金屬波紋管密封，其應用范圍較廣,也可當充氣閥用；安裝位置可任意,可反頂一個大氣壓,并有反饋信號輸出。
插板閥用在真空度要求高或管道尺寸要求高的場合。全通導、閥門漏率為10-7Pa.L/S，雙向密封。驅動方式手、氣、電動由用戶決定。氣動和電動均帶信號反饋裝置。
隔膜閥與球閥為直通式，并能用在正壓和真空并存的場合。驅動方式手、氣、電動由用戶決定。
蝶閥為直通形式，手、氣、電三種驅動方式由用戶決定。手動蝶閥開啟角度任意可調；智能型的氣動和電動蝶閥其開啟角度也任意可調。

閥門的使用條件

介質為純凈空氣或非腐蝕性氣體。
介質溫度由使用橡膠的極端溫度所決定：
一般丁腈橡膠-30～+80℃。
氟橡膠 -25～+150℃。
電磁閥工作環境溫度0～+50℃(在不凍結條件下使用)， 相對濕度不大于80%。
除電磁真空帶充氣閥只能平放或垂直安裝之外，其余公稱通徑在200mm以下的閥門可任意位置安裝；大口徑閥門由于動力軸關系，其安裝應盡量避免懸臂梁的現象，否則將影響閥門的性能及使用壽命。

氣動閥門的使用條件：
氣動閥門主要是由電磁先導閥的使用條件決定：

電磁先導閥要求:
工作介質必須經過40μm濾芯過濾。
工作壓力為0.4~0.6 MPa。0.4 MPa為閥門的設計工作壓力。
工作溫度0~50℃ (在不凍結條件下使用)。
電源電壓為交流220V±10%(50Hz)。(也可提供其它如DC24V，AC110V，但需特別注明)
防護等級為IP65(也可特別注明另外訂購防暴型ExmⅡT4)
本公司生產的電動閥門有兩種電動頭,兩種電動頭都屬非防爆產品。

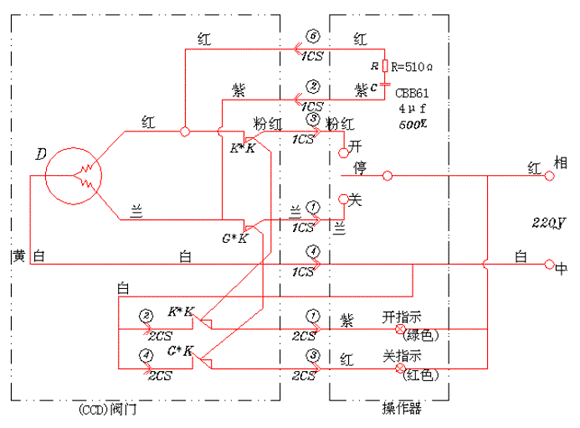

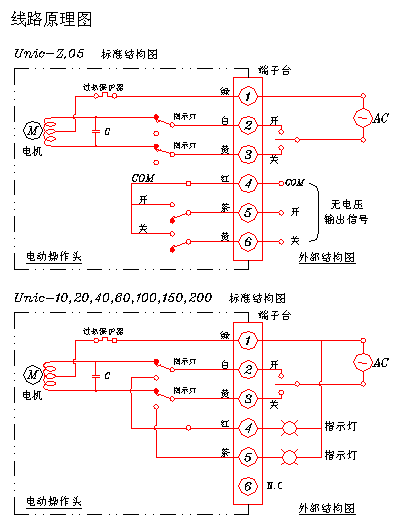

一種是旋轉90度的電動頭，另一種是多旋轉直線型電動頭。兩種電動頭的接線圖供大家參考


 真空閥門的存放和安裝注意事項

閥門應保持清潔并存放在干燥室內。
長期存放的閥門應定期檢查，防止受潮，生銹和橡膠件老化。
安裝前應將閥門與真空接觸的各表面按真空衛生要求進行清潔處理。
與該閥聯接的用戶方的法蘭，其聯接孔內不能有凸出的焊疤，孔口必需倒角。
閥門安裝時必需與兩側法蘭保持同心。
閥門長期不用而存放時，閥門應處于微啟狀態。
閥門如經檢修重新裝配后，必須進行真空性能試驗。


正確掌握 真空閥門 的使用和維護

連接法蘭要一致，這點很重要。好多問題出自于此。
閥門至用戶手上最好先檢查閥門是否完好無損。動作是否正常。附件是否齊全。
氣動閥門的氣源壓力要求0.4～0.6MPa。
電磁先導閥的電源電壓為AC 220±10%(50Hz)。
氣動閥門的信號開關不能直接承受AC220V，有電流限制，應當串聯一個比較大的電阻，大于1KΩ即可。若采用直流應注意極性連接正確。
電動閥門的電源電壓為AC 220±10%(50Hz)。
插板閥關閉后，當閥板一側為真空，另一側為大氣的情況下,不允許開啟閥門，否則會損壞插板門的零件或影響其密封性能。只有當閥板兩側的壓力基本平衡(壓差小于2700Pa)時才允許開啟閥門。
閥體允許烘烤溫度小于或等于150℃。
新使用的氣動閥門可能遇到關閉所需的氣源壓力較高，這是正常現象，待動作次數多后關閉所需的氣源壓力會下降。
電磁真空帶充氣閥允許橫放或豎直工作，但不宜倒裝。
焊接式隔膜閥，用戶在焊接時必需拆下閥體，防止高溫損壞膜片。同時應注意不能有焊屑落入閥體腔內，影響密封性能。
真空閥門要輕拿輕放，防止強烈振動，并保持清潔和干燥。
氣動擋板閥公稱通徑160mm以下可任意方向安裝。閥板下面真空，閥板上面是大氣也能保持良好的真空密封。
擋板閥公稱通徑200mm以上一般應垂直安裝。
