以色列多若特DE/EL電控雨淋閥控制系統操作原理：

一、控制系統操作原理：

1：雨淋閥的主控制腔通過金屬管連接到進水口隔離閥前端的系統管線上

此連接回路包含以下組件：

【手動球閥[b1]】【過濾器[c]】【止回閥[d1]】【壓力表[h1]】

所有連接都采用1/2''NPT 螺紋

2：自鎖定水力繼電器[e]使得閥門上游的壓力源進入雨淋閥控制腔，使雨淋閥保持‘關閉’狀態。

3：兩位兩通常閉電磁閥[a]通電時，釋放自鎖定水力繼電器[e]，使雨淋閥控制腔泄壓，雨淋閥開啟，電磁閥斷

電后并不會改變水力繼動器的工作狀態，雨淋閥仍保持開啟狀態。

4：緊急手動啟動球閥[b2]允許手動優先開啟雨淋閥，當開啟緊急手動球閥[b2]，釋放自鎖定水力繼電器[e]，

使雨淋閥控制腔泄壓，雨淋閥開啟。這時即使關閉緊急手動球閥[b2]也不會改變水力繼電器[e]的運行狀態，雨

淋閥仍保持開啟。

5：只有手動持續按下水力繼電器[e]上的復位按鈕才能使雨淋閥復位（關閉）。

6：雨淋閥下游配有自動滴水閥[f]，可以自動泄出由于滲漏等原因積聚在雨淋閥下游的水，而雨淋閥正常開啟的

較高壓力將使滴水閥[f]瞬間關閉，不會引起泄漏。

7：系統安裝水力警鈴及壓力開關[i](需另購)后，球閥[b3]在備用狀態下應設定為關閉位置，當雨淋閥開啟的時

候，水壓會驅動水力警鈴及壓力開關報警。

8：可以用雨淋閥下游的泄水閥[j]進行系統測試及排空雨淋閥下游管線的水。

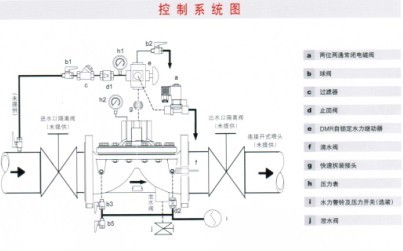

二、控制系統圖

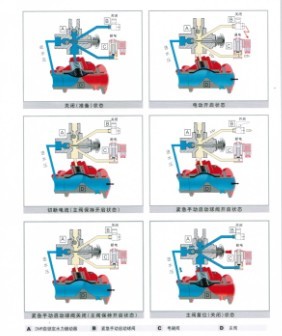

三、控制原理圖

A、DMR自鎖定水力繼電器  B、緊急手動啟動球閥  C、電磁閥  D、主閥
