ZSFU預作用報警閥消防系統說明及技術參數
1、說明
預作用系統是近幾年發展起來的自動噴水滅火裝置，它將火災自動探測報警技術和自動噴水滅火系統結合起來，對保護對象起雙重保護作用,特別適用于寒冷冰凍和平時忌水漬，不允許出現誤噴的重要場所，如計算機房、資料室、史料檔案館、高架倉庫等場所。在未發生火災時，該 系統側的管路內充滿壓縮空氣，故該系統具有干式系統的特點，能滿足高溫和嚴寒條件下自動噴水滅火的需要。
ZSFU型預作用裝置由雨淋閥、單向閥、進水信號蝶閥、進水法蘭、手動應急閥、電磁閥、滴水閥、供水壓力表、控制腔壓力表、控制腔進水閥、控制腔進水過濾器、控制腔進水止回閥、控制腔進水孔板、控制腔進水軟管、報警管路過濾器、報警控制球閥、報警試驗球閥、報警管路泄水孔塞、壓力開關、水力警鈴、排水球閥等組成的自動噴水滅火裝置。其次，另配空氣維護裝置管路、電接點壓力表、低壓壓力開關、電控箱、空氣壓縮機等部件組裝成套預作用裝置。[詳見裝置外形圖(一)、裝置滅火原理圖(二)]
產品標準：Q/RCC103-2004《自動噴水滅火系統：預作用裝置》。
2、主要性能和技術參數
額定工作壓力：1．2～1．6MPa 閥體強度試驗壓力：4．8～6．4MPa閥門密封試驗壓力：2．4MPa、3．2MPa 低壓壓力開關設定于：0．01MPa空氣維護裝置中電接點壓力表設定于：0.03～0．05MPa

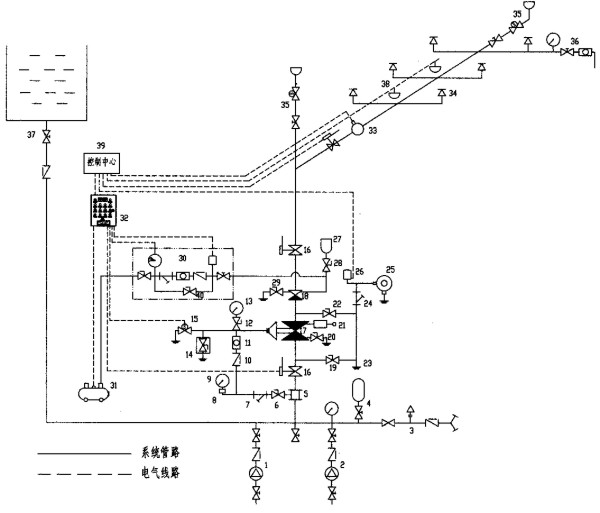

3、預作用裝置滅火系統原理

1.消防噴淋水泵  2.穩壓泵 3.水泵結合器 4.穩壓罐 5.連接法蘭 6.控制腔進水球閥 7.過濾器 8.壓力表接頭 9.控制腔進水壓力表 10.單向閥  11.節流孔板 12.壓力表隔離球閥 13.控制腔壓力表 14.應急站球閥 15.電磁閥 16.給水信號蝶閥 17.雨淋閥 18.報警閥（單向閥） 19.報警試驗球閥 20.放水球閥  21.滴水閥 22.報警控制球閥 23.報警管路放水塞 24.報警管路過濾器 25.水力警鈴 26.壓力開關 27.加水漏斗 28.加水隔離球閥 29.排水球閥 30.空氣維護裝置 31.空壓機 32.預作用充氣電控柜 33.水流指示器 34.閉式灑水噴頭 35.電磁排氣閥組 36.末端試水裝置 37.高位水箱 38.溫感、煙感探測器 39.消防控制中心 40.空氣維護裝置旁通閥

4、預作用報警閥裝置配置零部件：
1.連接法蘭 2.給水信號碟閥（常開） 3.雨淋閥 4.復位軸手柄 5.報警閥（單向閥） 6.壓力開關 7.水力警鈴 8.報警管路過濾器 9.報警隔離球閥（常開） 10.報警試驗球閥（常閉） 11.放水塞頭 12.控制腔進水過濾器 13.控制管路單向閥 14.滴水閥 15.電磁閥（常閉） 16.接濕水信號管線塞頭 17.控制腔進水球閥（常開）18.控制腔進水軟管 19.控制腔進水壓力表 20.加水漏斗 21.加水球閥（常閉）22.充氣單向閥 23.充氣閘閥（常開） 24.排水球閥（常閉） 25.放水球閥（常閉） 26.控制腔壓力表 27.壓力表隔離球閥（常開）28.緊急站球閥（常閉） 29.節流孔板

ZSFU型預作用報警閥    以色列多若特DOROT消防雨淋閥 ZSFY系列水霧滅火系統專用雨淋控水閥
