  產品名稱： 法蘭端壓力自緊式閘閥
  產品型號： Z41Y
  法蘭端壓力自緊式閘閥價格
  咨詢電話：021-34141228 黃 工
 相關產品
 法蘭端壓力自緊式閘閥
 鍛鋼法蘭端閘閥
 絲口鍛鋼閘閥、焊接式鍛鋼閘閥
 鍛鋼保溫閘閥

法蘭端閥門設計結構和特征
  法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
采用以下結構
全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

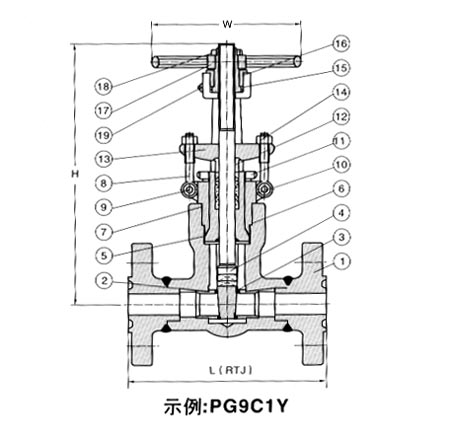

法蘭端壓力自緊式閘閥 900Lb-2500Lb

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
密封環
A276 410
A276 304
A276 304(L)
A276 316(L)
3
閘板
A182 F430
A182 F304
A182 F304(L)
A182 F316(L)
4
閥桿
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
5
密封座
A105N
A182 F304
A182 F304(L)
F316(L)
6
密封環
A276 304L
A276 316(L)
7
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
8
活節螺栓
A193 B7
A193 B16
A193 B8(M)
9
圓柱銷
A276 F420
A182 F304
10
填料
柔性石墨
PTFE
11
提升螺母
A194 2H
A194 4
A194 8
A194 8M
12
軸承壓蓋
A276 F410
A182 F304
13
手輪
A105
A182 F304
14
鎖緊螺母
A194 2H
A194 4
A194 8
A194 8M
15
閥桿螺母
A276-420
16
軸承壓蓋
A194 2H
A194 4
A194 8
A194 8M
17
手輪
A197
18
鎖緊螺母
A194 2H
A194 4
A194 8
A194 8M
19
黃銅油杯
Brass
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS
1/2
3/4
1
11/4
11/2
2
L(RTJ)
900～1500Lb
216
229
254
279
305
368
2500Lb
264
273
308
349
384
451
H（開）
900～1500Lb
216
250
270
320
350
445
2500Lb
321
321
321
373
406
495
W
160
160
180
200
250
280
重量
900～1500Lb
19.6
21.5
25.7
37.8
48.5
99.8
2500Lb
21.5
24.7
30.4
48.1
58.1
130.0
