  產品名稱： 絲口鍛鋼止回閥、焊接式鍛鋼止回閥
  產品型號： H11Y、H14Y、H61Y、H64Y
  絲口鍛鋼止回閥、焊接式鍛鋼止回閥價格
  咨詢電話：021-34141228 黃 工
 相關產品
 絲口鍛鋼止回閥、焊接式鍛鋼止回閥
 法蘭端自密封止回閥
 鍛鋼法蘭端止回閥


鍛鋼止回閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻�(hù)有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻�(hù)有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

止回閥存在三種不同的設計結構，它們是升降式止回閥、球式止回閥和旋啟式止回閥。

止回閥設計結構和特征

止回閥的設計與制造符合MSSP-118和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。

采用以下結構

全徑或縮徑
升降式止回閥
球式止回閥
旋啟式止回閥
按需求內置彈簧
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型

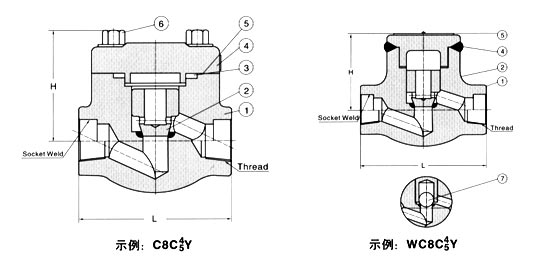

鍛鋼升降止回閥

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式 閥瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
墊片
316夾 柔性石墨
316夾PTFE
4
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
銘牌
SS
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
7
球
A182 F420/STL
A182 F304
A182 F304
A182 F304
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS
縮徑
3/8
1/2
3/4
1
11/4
11/2
2
/
全徑
/
3/8
1/2
3/4
1
11/4
11/2
2
L
79
79
92
111
120
152
172
200
W
61
61
65
79
95
103
118
132
重量
螺栓式
1.4
1.2
1.5
3.1
3.9
5.6
8.9
12.5
焊接式
1.1
1.0
1.2
2.9
3.3
4.9
8.1
10.9



 [NextPage]

900Lb～1500Lb

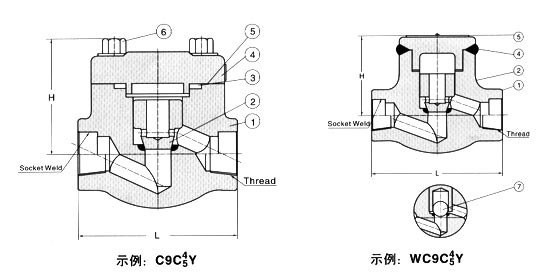

鍛鋼升降止回閥 900Lb～1500Lb

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式 閥瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
墊片
316夾 柔性石墨
316夾PTFE
4
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
銘牌
SS
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
7
球
A182 F420
A182 F304
A182 F304
A182 F304
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS
縮徑
3/8
1/2
3/4
1
11/4
11/2
2
全徑
3/8
1/2
3/4
1
11/4
11/2
2
L
92
111
111
120
152
172
200
220
W
65
79
79
97
104
120
139
215
重量
螺栓式
1.6
3.4
3.3
5.5
6.0
9.2
12.9
16.2
焊接式
1.3
3.2
3.1
4.8
5.4
8.5
11.2
14.3

[NextPage]

800Lb,900Lb-1500Lb

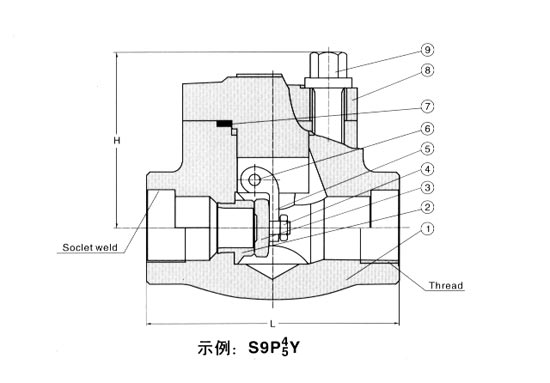

鍛鋼旋啟式止回閥 800Lb,900Lb～1500Lb

標準材質明細表

序號 零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1 閥體        A 105N       A182 F22    A182 F304(L)    A182 F316(L)
2 閥蓋       A276 420       A276 304     A276 F304(L)    A276 F316(L)
3 旋啟式 閥瓣       A276 420       A276 304     A276 F304(L)    A276 F316(L)
4 螺母       A194 2H       A194 4       A194 8       A194 8M
5 搖臂        A105N       A182 F22     A182 F304(L)    A182 F316(L)
6 圓柱銷                   A276 420      A182 F304      A182 F316
7 墊片                316夾 柔性石墨                316夾PTFE
8 閥蓋        A105N      A182 F22     A182 F304(L)    A182 F316(L)
9 內六角螺栓       A193 B7      A193 B16      A193 B8(M)     A193 B8(M)
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS
3/8
1/2
3/4
1
11/4
11/2
2
L
800Lb
79
79
92
111
120
120
140
900～1500Lb
92
111
111
120
120
140
178
W
800Lb
61
61
78
84
101
120
133
900～1500Lb
79
79
79
97
105
120
140
重量
800Lb
1.1
1.0
1.9
3.9
4.5
7.3
10.0
900～1500Lb
3.1
3.0
3.6
4.3
6.1
8.8
12.6



[NextPage]

 900Lb～2500LB

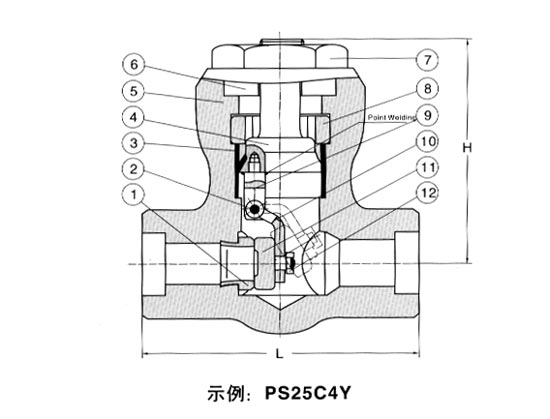

自密封旋啟式止回閥 900Lb～2500Lb

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
閥座
A276 420
A276 304
A276 304(L)
A276 316(L)
2
圓柱銷
A276 420
A182 F304
A182 F316
3
密封環
A276 304L
A276 316L
4
自密封座
A105
A182 F304L
A182 F304(L)
A182 F316(L)
5
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
6
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
提升螺母
A194 2H
A194 4
A194 8
A194 8M
8
四開環
A276 420
A182 F304
A182 F316
9
吊耳
A193 B7
A193 B16
A193 B8
A193 B8M
10
搖臂
A105
A182 F22
A182 F304(L)
A182 F316(L)
11
閥瓣
A276 410
F304
A182 F304(L)
F316(L)
12
提升螺母
A194 2H
A194 4
A194 8
A194 8M
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900～1500Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900～1500Lb
8.2
7.8
7.7
19.8
19.2
21.3
2500Lb
10.0
9.6
9.4
21.5
21.1
22.8



[NextPage]

900Lb～1500Lb

自密封旋啟式止回閥 900Lb～1500Lb

標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式閥瓣
A276 420
A276 304
A276 304(L)
A276 F316(L)
3
自密封座
A105+STL
F22+STL
A182 F304(L)
F316(L)
4
密封環
A276 304L
A276 304L
A276 304L
A276 316L
5
閥蓋
A105
A182 F22
A182 F304(L)
A182 F316(L)
6
提升螺母
A194 2H
A194 4
A194 8
A194 8M
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900～1500Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900～1500Lb
7.5
7.0
6.8
18.5
18.1
20.3
2500Lb
9.0
7.6
8.4
19.5
20.1
21.8
